S-EPROMEmu
Seltsamer EPROM-Emulator

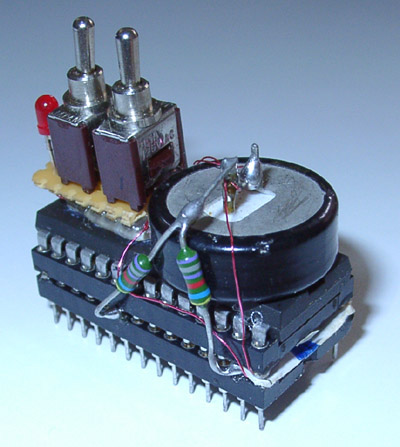

Diese kleine Hardware ist möglicherweise die seltsamste Hilfshardware, die ich jemals gebaut habe.
Was sie macht, ist einfach - sie "emuliert" einen konventionellen 27C128 EPROM mittels eines SRAMs. Die SRAM-Daten werden mittels eines 1F- GoldCap-Kondensators gepuffert. Sie Signale /OE, /WE und /CS werden mittels PullUp-Widerständen auf HIGH gezogen, um den Standby-Modus des SRAMs zu forcieren.
Da ich einen 62256-SRAM verwendete, der die doppelte Speicherkapazität des emulierten EPROMs besitzt, habe ich außerdem einen "bank selector"-Schalter hinzugefügt, der es erlaubt, zwei verschiedene Bänke des SRAM-Speichers zu selektieren.
Die Verwendung dieses Geräts ist einfach: Man muß das ganze Ding nur in ein konventionelles Mikrocontrollersystem als SRAM-Einheit einsetzen. Alternativ ist es ebenfalls möglich, einen EPROM-Sockel zu verwenden und das /WE-Signal mit dem /WE-Signal des Systemspeichers zu verbinden. In dieser Umgebung kann man Daten in den SRAM-Speicher schreiben.
Jetzt muß der Emulator nur noch in die Zielapplikation gesetzt werden - der GoldCap puffert den Inhalt des Speichers auch während der Zeit, während das Gerät nicht an eine Stromversorgung angeschlossen ist (bis zu ungefähr einer Woche).
|
|
